앵글 헤드 vs. 5축 가공: 측면 및 각도 형상을 위한 어느 경로?
5축 기계가 실제로 필요한 때는 언제이고, 기존 3축 기계에 앵글 헤드를 장착하면 극히 일부 비용으로 같은 작업을 할 수 있는 때는 언제일까요? 실용적이고 솔직한 비교입니다.
LMBy LinkMaster Applications Engineering TeamPrecision workholding & inspection specialistsJul 09, 2026· 8 min read
크로스 홀, 측면 포켓, 스핀들에 90°인 탭 가공 면 — 이러한 형상들은 공장이 5축 기계 견적을 알아보기 시작하는 전형적인 이유입니다. 하지만 5축 머시닝 센터는 공장이 하는 가장 큰 자본 지출 중 하나이며, 많은 부품의 경우 이미 보유한 3축 기계에 앵글 헤드를 장착하면 극히 일부 비용으로 같은 형상에 도달할 수 있습니다. 이 글은 두 방식을 솔직하게 비교하여, 귀사의 부품이 실제로 필요로 하는 쪽에 지출하도록 돕습니다.
같은 형상, 매우 다른 두 가격표
핵심 트레이드오프는 자본입니다. 앵글 헤드를 추가한다는 것은 기존 스핀들에 장착되는, 보통 $8,000–10,000 범위의 공구를 구입하는 것을 의미합니다. 새 기계로 같은 형상에 도달한다는 것은 5축 머시닝 센터를 구입하는 것 — 공구, 지그, 교육을 제외하고도 종종 동급 3축 VMC 가격의 몇 배 — 를 의미합니다.

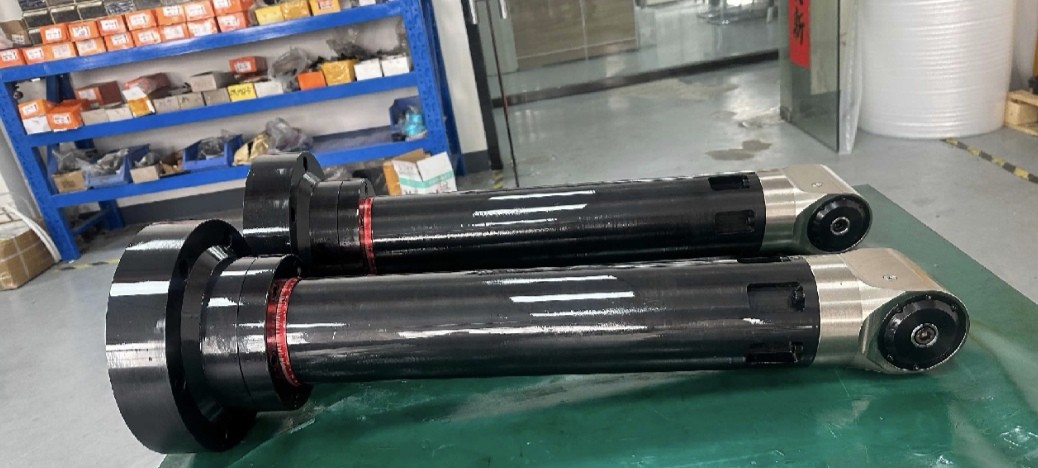

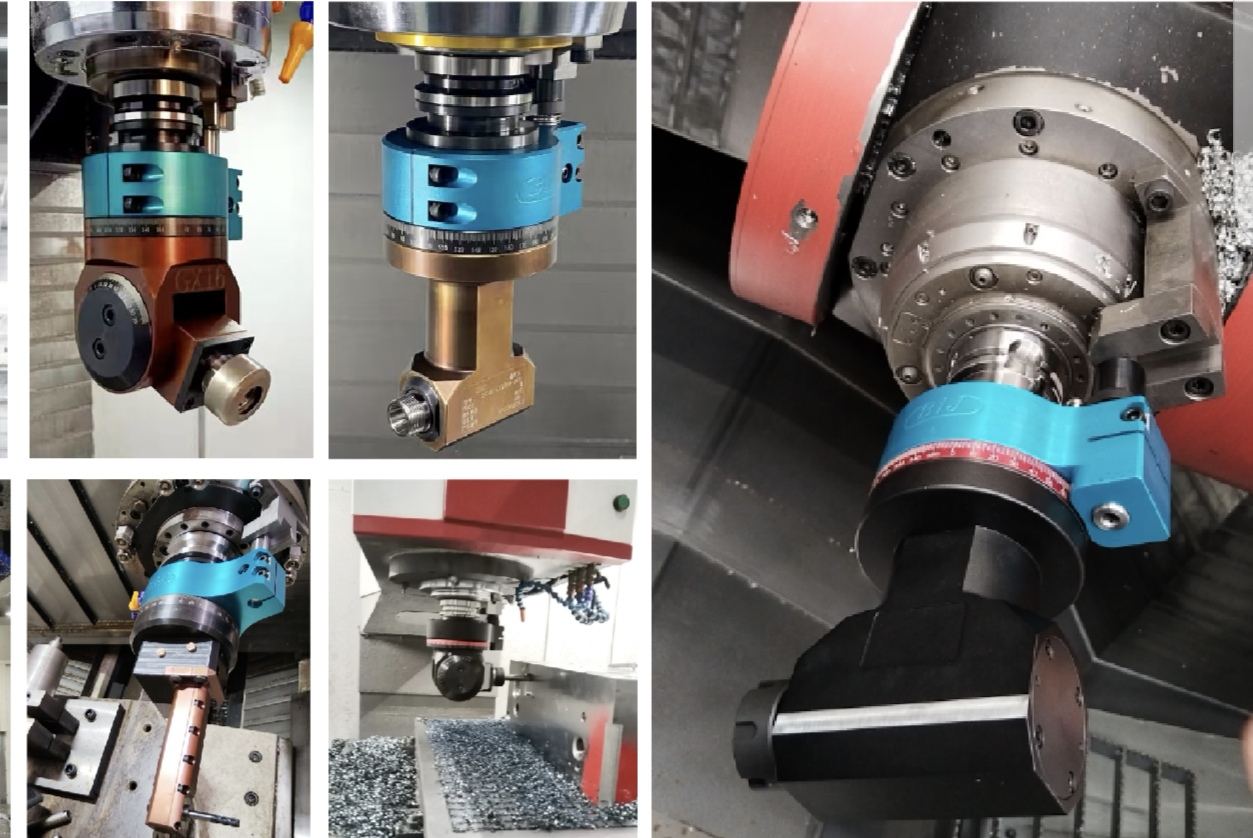

앵글 헤드가 잘하는 것
- 스핀들 구동력을 90°(고정) 또는 0–90°(조절식)로 재지향하여 한 번의 셋업으로 측면 및 크로스 형상에 도달
- 슬림하고 컴팩트한 헤드로 5축 헤드조차 들어갈 수 없는 좁고 깊은 포켓에 접근
- 3축 작업과 거의 같은 방식으로 프로그래밍 — 새 CAM 전략이 아니라 오프셋
- 새 기계 비용의 극히 일부로 기존 기계에 능력을 추가
- 2차 공정을 통합: 부품 재고정 없이 크로스 드릴링 또는 측면 밀링
5축이 앵글 헤드가 할 수 없는 것을 하는 것
- 고정 또는 사전 설정된 각도뿐 아니라 복합 및 연속 가변 각도를 가공
- 무겁고 연속적인 절삭에 최고의 강성을 유지
- 복잡한 윤곽 부품(임펠러, 블레이드)을 한 번의 셋업으로 완성
- 사이클 타임 이득이 수천 개 부품에 걸쳐 반복되는 양산에서 수익성 확보
나란히 비교
| 요인 | 3축 위 앵글 헤드 | 5축 머시닝 센터 |
|---|---|---|
| 능력 추가 자본 | ≈ $8,000–10,000 공구 | 새 기계 — 흔히 3축 VMC의 3~5배 |
| 프로그래밍 | 간단 — 3축에 오프셋을 더한 수준 | 3+2 인덱싱 또는 완전 동시 |
| 좁고/깊은 공간 접근 | 우수 — 이를 위해 만들어진 슬림 헤드 | 헤드 및 테이블 여유 공간에 의해 제한 |
| 무거운 절삭 강성 | 우수(고정 90°)에서 보통(조절식) | 높음 |
| 복합 / 연속 각도 | 고정 또는 사전 설정 각도만 | 모든 각도, 동시 |
| 가장 적합한 용도 | 크로스 홀, 측면 포켓, 간헐적 각도 공정 | 복잡한 윤곽, 대량 생산, 다수 복합 각도 |
선택 방법: 빠른 의사결정 경로
실제 작업에 맞도록 앵글 헤드 사양 정하기
- 1생크를 스핀들 테이퍼에 맞추십시오 — BT30 / BT40 / BT50, 또는 HSK / CAT.
- 2최대 강성을 위해 고정 90°를, 다양한 각도를 위해 조절식 0–90°를 선택하십시오.
- 3콜릿(ER8–ER32) 또는 사이드 록을 필요한 커터와 토크에 맞춰 사이즈를 정하십시오.
- 4깊게 드릴링하거나 측면 밀링하는 경우 관통 쿨런트를 확인하십시오.
- 5작업 리치와 회전 방지 블록을 지그와 대조해 확인하십시오.
앵글 헤드가 5축 기계를 구입하는 것보다 저렴합니까?+
측면이나 고정 각도 형상에 도달하는 경우, 거의 항상 그렇습니다. 앵글 헤드는 이미 보유한 기계에 장착되는 $8,000–10,000 범위의 공구인 반면, 새 5축 머시닝 센터는 보통 동급 3축 VMC의 몇 배 비용이 듭니다.
앵글 헤드가 5축 기계가 닿을 수 없는 형상에 도달할 수 있습니까?+
그렇습니다 — 슬림하고 연장된 앵글 헤드는 부피가 큰 5축 헤드가 들어갈 수 없는 좁고 깊은 공간을 위해 설계되었습니다. 좁은 크로스 홀과 포켓의 경우, 훨씬 비싼 기계보다 더 멀리 닿는 경우가 많습니다.
앵글 헤드가 강성이나 정밀도를 떨어뜨립니까?+
고정 90° 헤드는 매우 강성이 높고 런아웃이 적습니다; 조절식 헤드는 약간의 강성을 유연성과 맞바꿉니다. 무겁고 연속적인 절삭에는 5축 기계가 더 강성이 높습니다 — 공구를 절삭에 맞추십시오.
5축이 명백히 더 나은 선택은 언제입니까?+
부품에 복합 또는 연속 가변 각도가 있거나, 복잡한 윤곽의 단일 셋업 가공이 필요하거나, 사이클 타임 이득이 수천 개 부품에 걸쳐 반복되는 물량으로 실행할 때입니다.
앵글 헤드는 어떤 스핀들 인터페이스를 지원합니까?+
일반적으로 BT30, BT40, BT50이며, 요청 시 HSK와 CAT, 그리고 ER8–ER32 콜릿 또는 사이드 록 홀더를 지원합니다. 스핀들 테이퍼를 지정하시면 헤드가 그에 맞춰집니다.
