ゼロポイント位置決めシステム
概要
ゼロポイント位置決めシステムにより、機械加工・EDM・測定・組立の各ステーションで共通の基準を使用できます。位置決めチャック、レシーバープレート、パレット、プルスタッドを取り揃えています。交換手順と繰り返し位置決め性能は、ロケーター、パレットインターフェース、設置方法、試験方法によって異なります。機械情報と受入基準をお知らせいただければ技術確認を行います。
主な特長
- 選定したロケーター、インターフェース、試験条件に合わせて繰り返し位置決め性能を設定
- 空圧アンロック・スプリング機械式ロック
- 高いクランプ力と引き込み力
- モジュール式ベースプレート・チャック・プルスタッド
製品ラインナップ

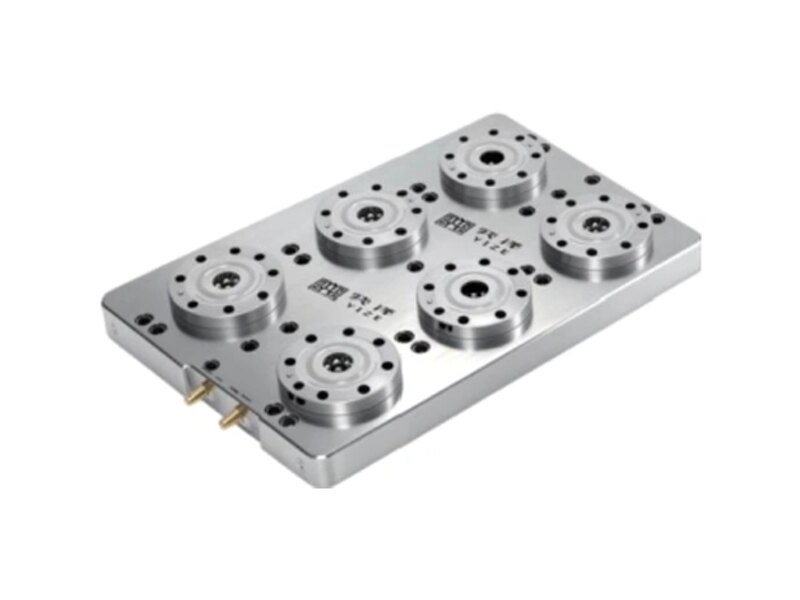

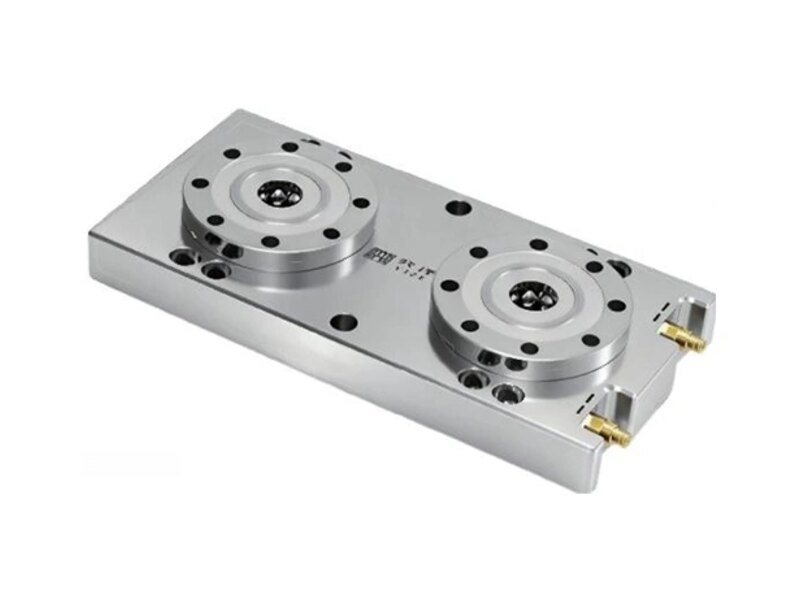

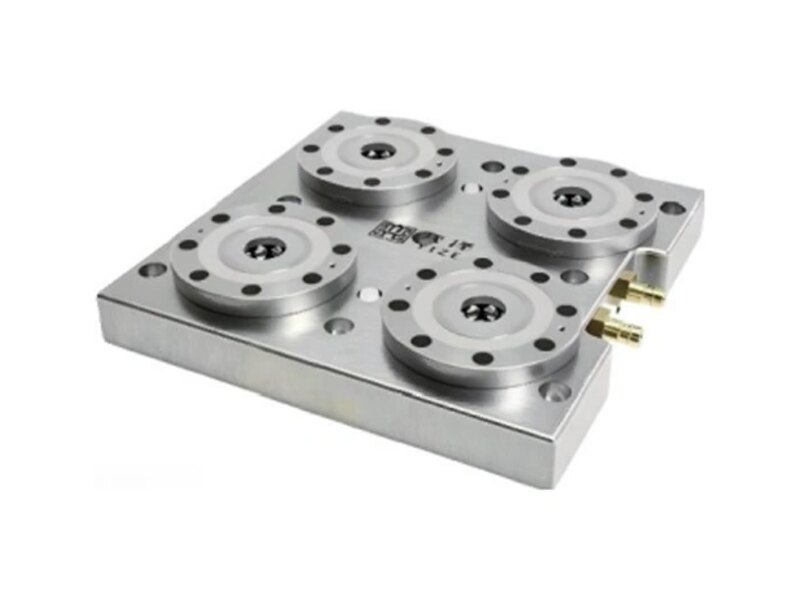

- ゼロポイント位置決めベースプレート

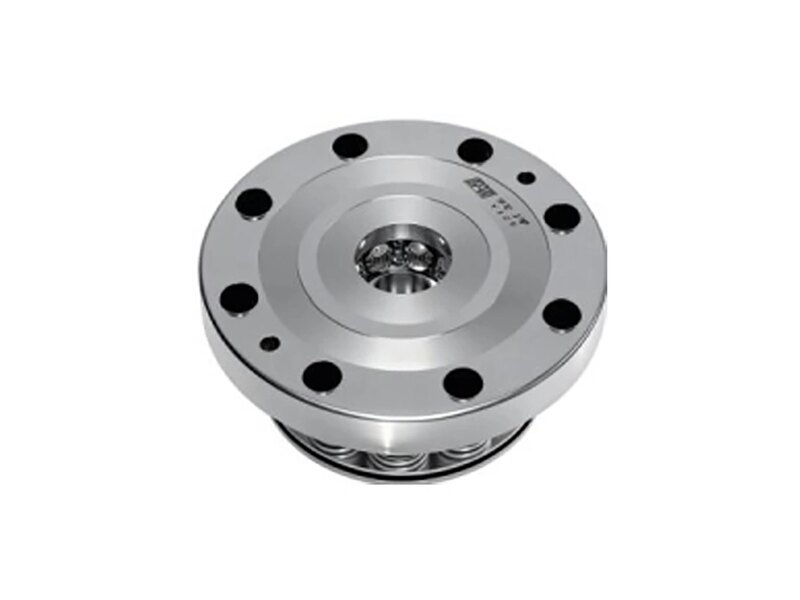

- ゼロポイント位置決めチャック

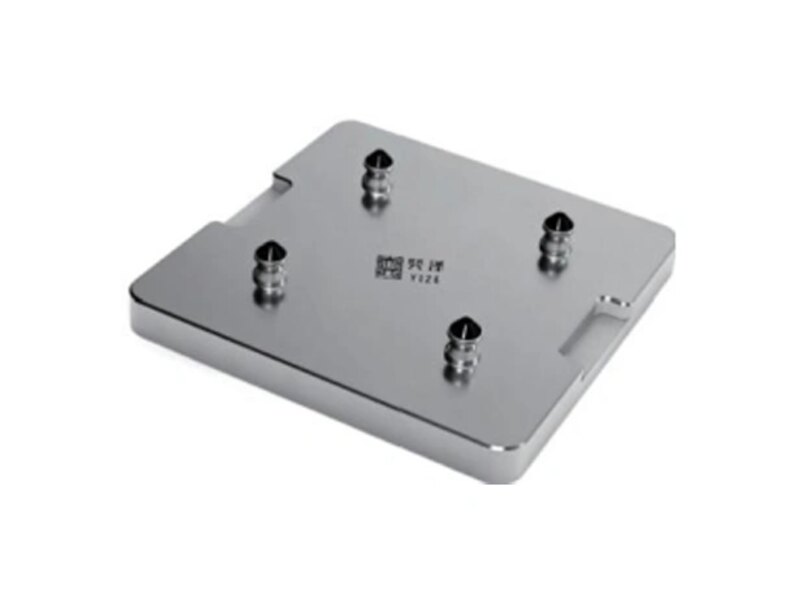

- ゼロポイント位置決めトレイ／パレット
- プルスタッド・クランプボルト
- モジュール式治具シリーズ
実際の動作を見る
仕様
| パラメータ | 値 |
|---|---|
| 繰り返し位置決め精度 | Agreed and verified for the selected configuration |
| 引き込み力 | Confirmed for the selected locator and load case |
| クランプ力／保持力 | Confirmed for the selected configuration |
| アンロック | Mechanical / pneumatic / hydraulic, subject to design review |
| ロック | Confirmed for the selected system architecture |
| インターフェースグリッド | Matched to the machine-table or pallet drawing |
| ボディ材質 | Selected for the application and operating environment |
| シーリング | Reviewed against chip, coolant and cleaning conditions |
| 繰り返し精度（モデル別） | 選択構成に応じて確認 |
仕様は参考値です。詳細なデータシートや用途に応じた構成については、お問い合わせください。
位置決めピン・プルスタッドアクセサリー

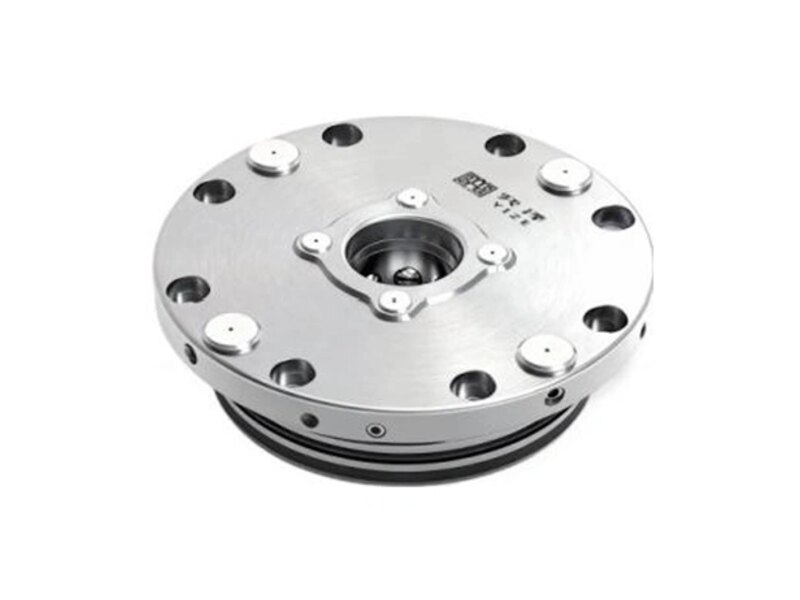

自動空圧式パレットリフティングチャックには、各種の位置決めピンとプルスタッドを組み合わせられます。シリーズとピンタイプを選択し、お使いのパレットや基準レイアウトに合わせてください。
PY-DW locating-pin family
Model options:
- PY-DW-20D · 20D standard
- PY-DW-10D/40D · 10D / 40D
PY-DX locating-pin family
Model options:
- PY-DX-20D · 20D standard
- PY-DX-10D/40D · 10D / 40D
PY-SJ locating-pin family
Model options:
- PY-SJ-20D · 20D standard
- PY-SJ-10D/40D · 10D / 40D
PY-BH locating-pin family
Model options:
- PY-BH-20 · 20D standard
- PY-BH-10D/40D · 10D / 40D
